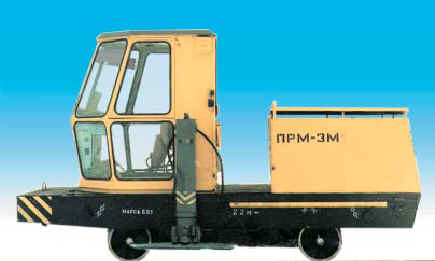

Путевая подъемно-рихтовочная машина ПРМ-3М

Предназначена для подъема и рихтовки пути при строительстве, ремонте и текущем содержании железнодорожных путей промышленных предприятий. По заказу может оснащаться сварочным генератором, гидроходом, ручными распределителями.

Основные технические характеристики:

• Ширина колеи 1520 мм;
• Транспортная скорость 50 км/час;
• Производительность при рихтовке пути 570 м/час;
• Производительность при подъеме пути 360 м/час;
• Двигатель Д-144, мощность 44 КВт;
• Габаритные размеры в транспортном положении 4900х2850х2732 мм (ДхШхВ);
• Масса 6 т;

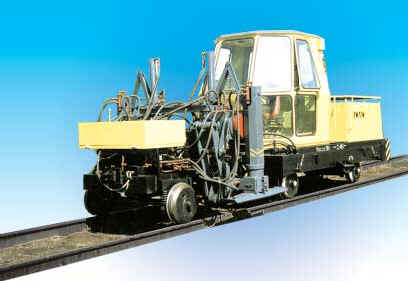

Путевая подъемно-рихтовочная машина ПРМ-5ПМ

Состоит из тягово-энергетической установки и прицепного одноосного модуля, на котором установлены два асинхронных вибрационно-обжимных подбивочных блока.

Основные технические характеристики:

• Ширина колеи 1520 мм;
• Транспортная скорость 50 км/час;
• Производительность при рихтовке пути 570 м/час;
• Производительность при подъеме пути 360 м/час;
• Цикл подбивки одной шпалы 10.3 сек;
• Двигатель Д-144, мощность 44 КВт;
• Габаритные размеры в транспортном положении 6350х2850х2735 мм (ДхШхВ);
• Масса 9 т;

Путевая машина с выправочно-подбивочным модулем ПРМ-5ПМР

В отличие от ПРМ-3 и ПРМ-5 оснащается более мощным двигателем Рыбинского моторостроительного завода, что позволяет повысить качество выполняемых операций и оснастить машину снегоуборочными агрегатами: фрезерно-роторным снегоочистителем и тросовой щеткой.

Основные технические характеристики:

• Ширина колеи 1520 мм;
• Транспортная скорость 40 км/час;
• Производительность при рихтовке пути 570 м/час;
• Производительность при подъеме пути 360 м/час;
• Цикл подбивки одной шпалы 10.3 сек;
• Двигатель Д75П, мощность 55 КВт;
• Габаритные размеры 7420х2850х2780 мм (ДхШхВ);
• Масса 10 т;
• Ширина очищаемой зоны снегоочистителем: 2800 мм, щеткой: 3650 мм за два прохода;
• Толщина убираемого снега 300 мм (снегоочиститель), 200 мм (щетка);
• Дальность выброса снега: 15 м (снегоочиститель), 8 м (щетка);
• Производительность 150 т/час (снегоочиститель), 90 т/час (щетка);

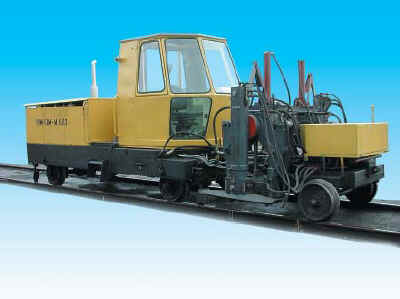

Путевая машина с выправочно-подбивочным модулем ПРМ5-ПМ М

В отличие от других выпускаемых моделей машина имеет насосную станцию с аксиально-поршневыми насосами, сварочный генератор, независимый отопитель кабины и предпусковой подогреватель двигателя. Машина оснащается навесными агрегатами: выправочно-подбивочным модулем с подбивочными блоками увеличенной мощности и коваными подбойками, фрезерно-роторным снегоочистителем, тросовой щеткой.

Технические характеристики:

• Ширина колеи 1520 мм;
• Двигатель Д245, мощность 77 КВт;
• Сварочный генератор ГД-4004, максимальный ток 400 А;
• Производительность при рихтовке пути 570 м/час;
• Производительность при подъеме пути 360 м/час;
• Цикл подбивки одной шпалы 10 сек;
• Скорость передвижения в транспортном положении 50 км/час, в технологическом режиме от 0 до 3.6 км/час;
• Габаритные размеры 7450х2850х2860 мм (ДхШхВ);
• Масса 12 т;

Специальное оборудование для путевых машин

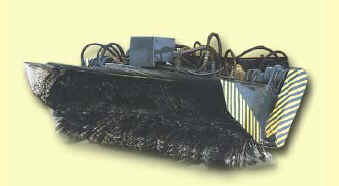

Тросовая щетка

Фрезерно-роторный снегоочиститель

Щетка снегоочистителя навешивается спереди или сзади машины с двигателем мощностью 55 КВт и более. Имеет возможность поворачиваться и перемещаться в обе стороны от ж. д. колеи, что позволяет расширить очищаемую зону до 3650 мм при ширине самой щетки 2750 мм. Производительность 90 тонн/час, дальность выброса до 8 м. Очищает стрелочные переводы и путь до шпал

Снегоочиститель навешивается спереди или сзади машины (кроме ПРМ-3М), очищает снег высотой покрова до 300 мм над уровнем головок рельс с производительностью 150 тонн/час. Дальность выброса до 15 м в обе стороны от ж. д. пути.

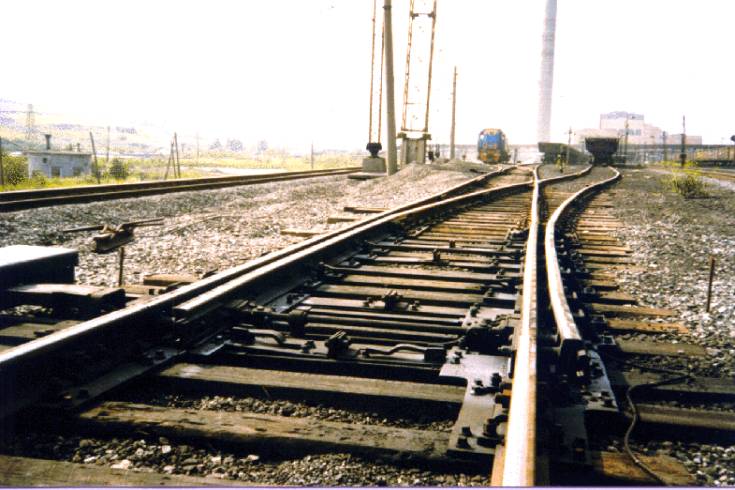

Номенклатура стрелочной продукции, выпускаемой ОАО "Кушвинский завод транспортного оборудования"

№ пп

Наименование, тип, марка, ширина колеи

Обозначение изделия

Полная длинна изделия, мм

Радиус бокового пути, мм

Стрелка

Взаимозаменяемость с другими изделиями

Особенности

Назначение

Длинна рамного рельса, мм

Вид остряка, длинна остряка, мм

Стрелочные переводы широкой колеи

1

Стрелочный перевод т р65

М 1/9, 1524

ЛПТП. 665121.050

26 039

200 000

12 500

Поворотный, 6515

ЛПТП.665129.004 ЛПТП.665121.001-002 ЛПТП.665121.102

Стрелочный отбойный контррельс, крестовина на подкладках с высокими ребордами

Для эксплуатации на ж.д. путях металлургических и др. промышленных предприятий

2

Стрелочный перевод т р65

М 1/9, ГОК, 1524

ЛПТП.665121.002

29 643

остряка - 300000

переводной кривой - 200000

12 500

Поворотный, 7200

ЛПТП.665121.101

То же

Для эксплуатации на ж.д. путях горнообогати- тельных комбинатов

3

Стрелочный перевод т Р65, м 1/9 У, 1524

ЛПТП.665121.051

31 381

остряка 297259, переводной кривой - 200769

12 500

Поворотный, 6515

То же

Для эксплуатации на ж.д. путях предприятий угольной промышленности

4

Стрелочный перевод т Р65, м 1/9 безостряковый

ЛПТП.665121.004

Без учета длинны рельсов подходящего пути 24255

рельсов двойных передвижных 264084, переводной кривой 200000

Рельсы двойные передвижные 6665

ЛПТП.665121.050 ЛПТП.665121.001-02 ЛПТП.665121.102

Рамный рельс с остряком заменен на рельсы двойные передвижные. В комплект поставки входят рельсы подходящего пути для обеспечения взаимозаменяемости с проектами ЛПТП.665121.050, ЛПТП.665121.102, крестовина на подкладках с высокими ребордами

Для эксплуатации на ж. д. путях промышленных предприятий

5

Стрелочный перевод т Р65, м 1/7, 1524

ЛПТП.665121.053

22425

Остряка 159500, переводной кривой 173027

12500

Поворотный 5100

822.00.00.000 ЛПТП.665129.002М ЛПТП.665121.012 ЛПТП.665121.103

Стрелочный отбойный контррельс, полукривой остряк с увеличенным сечением в зоне интенсивного износа, закорневые и крестовинные подкладки с высокими ребордами

То же

6

Стрелочный перевод т Р65, м 1/7, 1524

822.00.00.000

22425

Остряка 180495, переводной кривой 161100

12500

Поворотный 5100

ЛПТП.665121.053 ЛПТП.665121.002М ЛПТП.665121.012 ЛПТП.665121.103

Стрелочный отбойный контррельс

То же

7

Стрелочный перевод т Р65, м 1/7, 1524, безостряковый

ЛПТП.665121.002М

Без учета длинны рельсов подходящего пути 20714

Рельсов двойных передвижных 129310, переводной кривой 159500

Рельсы двойные передвижные, длинна 5252 мм

ЛПТП.665121.053 822.00.00.000 ЛПТП.665121.012 ЛПТП.665121.103

Рамный рельс с остряком заменен на рельсы двойные передвижные. В комплект поставки входят рельсы подходящего пути для обеспечения взаимозаменяемости с проектами ЛПТП.665121.053, 822.00.00.000, крестовина на подкладках с высокими ребордами

То же

8

Стрелочный перевод т Р65, м 1/6, 1524

823.00.00.000

20967

Остряка 180495, переводной кривой 91912

12500

Поворотный, 5100

Стрелочный отбойный контррельс

То же

9

Стрелочный перевод т Р65, 1/5, 1524

824.00.00.000

15830

85116

7070

Поворотный, 3197

То же

10

Глухое пересечение т Р65, м 2/7 для м/п 4600

202.00.000

14124

То же

11

Глухое пересечение т Р65, м 2/7 для м/п 5480

203.00.000

14924

То же

12

Глухое пересечение т Р65, м 2/7 для м/п 6500

208.00.000

21725

То же

13

Глухое пересечение т Р65, м 2/5 для м/п 4570

204.00.000

10520

То же

14

Башмакосбрасыватель т Р65, 1524

271.00.000А

5040

Снабжен приспособлением для сброса тормозных башмаков на междупутье

Для эксплуатации на горочных путях пром. предприятий.

15

Башмакосбрасыватель т Р65, 1524

271.00.000А-02

6246

ПТКБ ЦП 1704.000

16

Механизм переводной

822.06.00.000

662У1-00-00

Стрелочные переводы узкой колеи

17

Стрелочный перевод т Р33, м 1/5, 750

335.000.00

9367

20375

5300

Поворотный, 2750

Для эксплуатации в подземных выработках и надшахтных сооружениях

18

Стрелочный перевод т Р33, м 1/5, 900

9335.000.00

10063

20450

5300

Поворотный, 2750

19

Стрелочный перевод симметричный т Р33, м 1/5, 900

С1384.00.00

9907

36850

5300

Поворотный, 2750

20

Стрелочный перевод т Р33, м 1/4, 900

9334.000.00

9089

12450

5703

Поворотный, 2750

21

Стрелочный перевод симметричный т Р33, м 1/4, 900

С1185.00.00

8970

24670

5703

Поворотный, 2750

22

Стрелочный перевод т Р33, м 1/4, 750

С1269.00.00

8479

12000

5703

Поворотный, 2750

23

Стрелочный перевод т Р33, м 1/4, 600

С1298.00.00

7810

11500

5703

Поворотный, 2750

Запасные части ко всем типам и маркам стрелочных переводов

24

Рамный рельс с остряком в сборе

25

Стрелочный отбойный контррельс

26

Комбинированная подкладкам к рельсам Р65

С1095.00.00А

Обеспечивает установку контррельсов для безопасного прохода подвижного состава

Для криволинейных участков ж.д. пути

27

Болты

М27

М24
